Ligne modulaire d’assemblage
de plaquettes de frein

Conception et réalisation d’une ligne sur mesure à haute efficacité pour le secteur automobile.

LE PROJET

Depuis plus de 45 ans, BONETTO AUTOMATION conçoit et réalise des lignes d’assemblage et de finition pour plaquettes de frein destinées aux principaux constructeurs automobiles mondiaux. La configuration décrite ici représente l’une des solutions les plus complètes et les plus avancées sur le plan technologique développées par l’entreprise : une ligne entièrement automatique qui intègre, en un seul flux continu, toutes les étapes clés d’usinage mécanique, d’assemblage et de contrôle qualité.

LES AVANTAGES

⦁ Intégration complète de toutes les opérations en un seul flux de production
⦁ Haut niveau d’automatisation
⦁ Réduction des temps d’arrêt grâce au contrôle qualité en ligne
⦁ Traçabilité totale du produit
⦁ Surveillance constante des paramètres de processus
⦁ Séparation automatique des rebuts pour analyse et retouche
⦁ Haute répétabilité et stabilité du cycle de production
⦁ Structure modulaire prête pour des évolutions futures

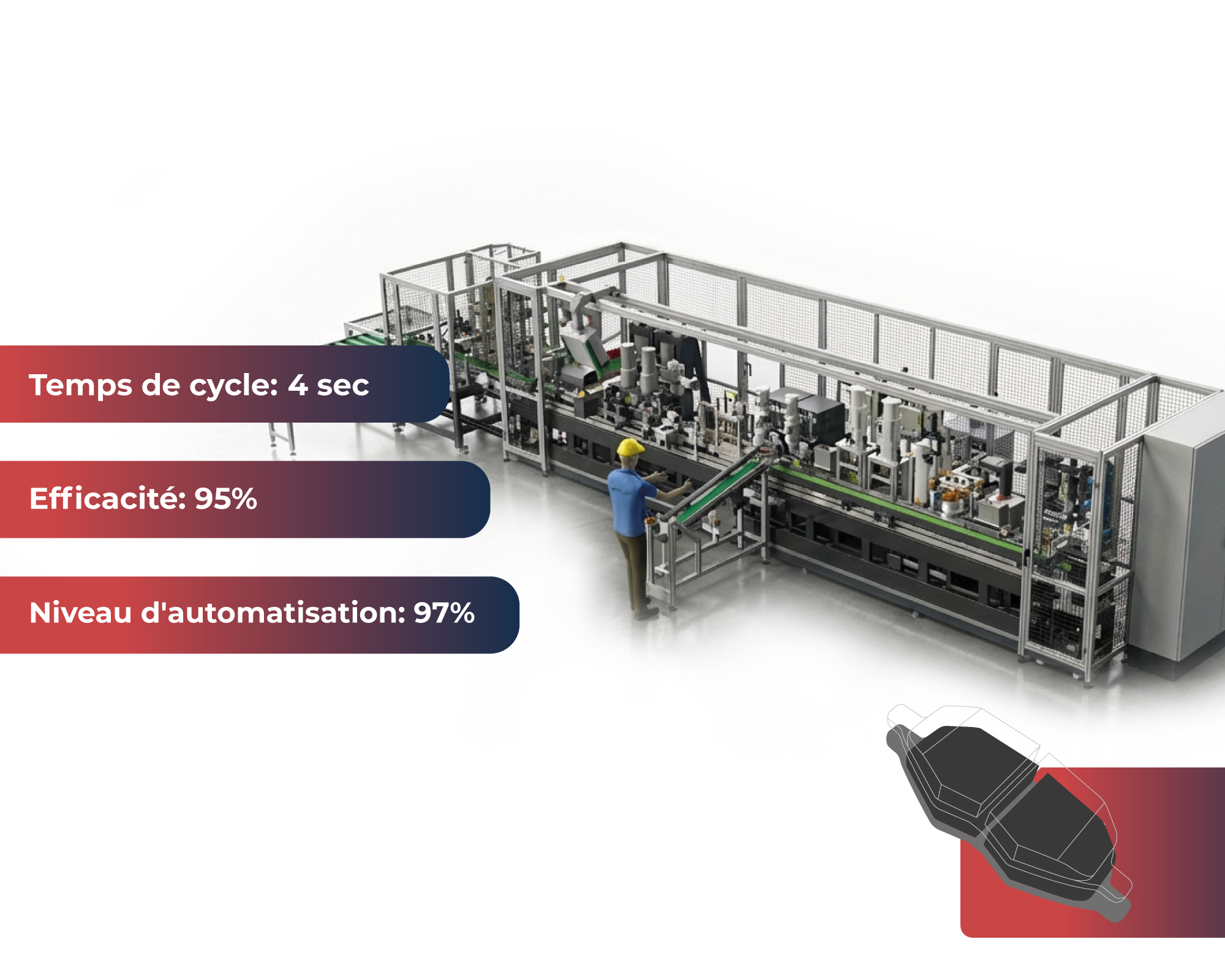

LAYOUT ET STATIONS OPÉRATIONNELLES

La ligne est composée de plusieurs stations fonctionnelles, notamment :

⦁ Manipulateur de chargement
⦁ Station de perçage et de contrôle
⦁ Station de flammage (pré-assemblage)
⦁ Assemblage des cales (Shims)
⦁ Pressage à froid
⦁ Pressage à chaud
⦁ Station de flammage (post-assemblage)

⦁ Rivetage des cales (Shim) (x2)
⦁ Contrôle des cales et du pion di rivetage
⦁ Marquage Jet d’encre et Code-barres
⦁ Lecteur de code-barres
⦁ Assemblage W.I. (géré par robot) — (W.I. sta solitamente per Wear Indicator / Témoin d’usure)
⦁ Assemblage des clips (géré par robot)
⦁ Contrôle des encoches (sur les deux faces)
⦁ Station de vision (caméra)
⦁ Déchargement pièces conformes / rebuts
⦁ Assemblage et contrôle de l’étiquette (Label Layer)

CONTRÔLE QUALITÉ ET TRAÇABILITÉ

Chaque phase est surveillée en temps réel.

  • Contrôles dimensionnels

  • Systèmes de vision artificielle

  • Surveillance des paramètres de processus

  • Gestion différenciée des rebuts

  • Système SCADA pour la supervision et la gestion centralisée des données

  • Intégration / Interfaçage avec les systèmes MES

Chaque plaquette est tracée tout au long du cycle de production.

MODULARITÉ ET ÉVOLUTION DANS LE TEMPS

L’architecture modulaire permet :

  • L’intégration future de nouvelles stations

  • La mise à niveau technologique de modules individuels

  • L’augmentation du niveau d’automatisation

  • L’adaptation à de nouveaux modèles de plaquettes

BONETTO AUTOMATION réalise également des interventions de revamping (modernisation) sur des lignes existantes, améliorant ainsi les performances, l’efficacité et le contrôle qualité sans remplacer l’ensemble de l’installation.

UNE EXPERTISE CONSOLIDÉE DANS LE SECTEUR

Au fil des années, BONETTO AUTOMATION a réalisé de nombreuses lignes d’assemblage de plaquettes de frein installées chez des fabricants internationaux.

L’expérience acquise nous permet de :

  • Optimiser l’implantation (layout) et les temps de cycle

  • Intégrer des processus complexes en ligne

  • Garantir une fiabilité à long terme

  • Développer des solutions entièrement personnalisées (custom)

L’alliance de la conception mécanique, de l’automatisation et de l’intégration logicielle fait de BONETTO AUTOMATION un partenaire technologique de référence dans le secteur des systèmes de freinage (brake systems).
