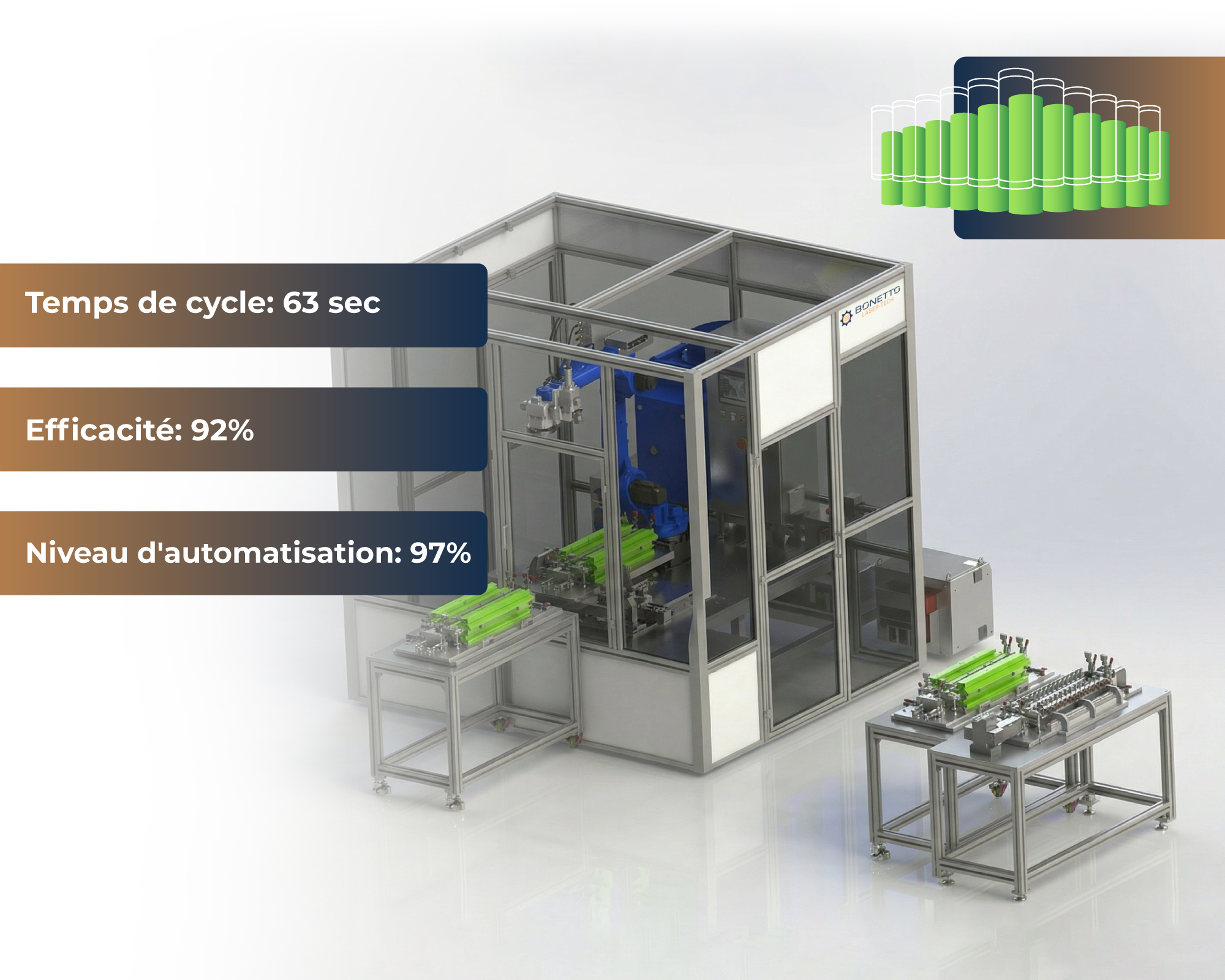

Conception et réalisation d’une ligne sur mesure à haute efficacité pour le secteur de la mobilité électrique.
LE PROJET
BONETTO AUTOMATION met à profit un savoir-faire consolidé dans le développement de lignes automatisées pour le secteur des batteries, avec une forte spécialisation dans les processus de soudage laser pour modules et packs batteries.
La ligne proposée intègre des technologies de soudage laser avancées pour les busbars, les terminaux et les connexions critiques, garantissant ainsi précision, qualité de jonction et fiabilité à long terme, au sein d’un système entièrement automatisé et tracé tout au long des phases de production.
LES AVANTAGES
Intégration complète des phases d’assemblage du module et du pack
⦁ Niveau d’automatisation élevé tout au long du processus
⦁ Optimisation du flux de production, de la cellule au pack fini
⦁ Contrôle qualité distribué à chaque étape de la production
⦁ Traçabilité complète des cellules, des modules et des packs batteries
⦁ Surveillance continue des paramètres critiques
⦁ Haute répétabilité des processus d’assemblage et de soudage
⦁ Réduction des rebuts grâce aux contrôles en ligne et au tri (sorting) initial
⦁ Intégration des technologies de soudage laser pour des connexions de haute précision
LAYOUT ET STATIONS OPÉRATIONNELLES
La ligne est composée de plusieurs stations fonctionnelles, notamment :
⦁ Chargement et manipulation des cellules
⦁ Inspection, classification et tri des cellules
⦁ Nettoyage plasma
⦁ Empilage des cellules
⦁ Soudage des pattes de contact (laser ou ultrason)
⦁ Soudage laser des busbars
⦁ Soudage laser des terminaux et connecteurs
⦁ Inspection optique
⦁ Assemblage du BMS
⦁ Application de TIM et d’adhésifs
⦁ Assemblage du pack
⦁ Intégration dans le carter
⦁ Tests d’isolation et d’étanchéité
⦁ Tests de fin de ligne (EOL)
⦁ Étiquetage et emballage
⦁ Déchargement et palettisation
CONTRÔLE QUALITÉ ET TRAÇABILITÉ
Surveillance continue et validation du processus
⦁ OCV (Tension en circuit ouvert) pour la mesure de l’état de charge (SoC)
⦁ ACIR pour la mesure de la résistance en courant alternatif
⦁ DCIR pour la mesure de la résistance en courant continu
⦁ Test Hi-pot pour la vérification de l’isolement
⦁ Inspection optique post-processus (ex. soudage)
⦁ Contrôle qualité sur les jonctions laser (busbars, terminaux, connexions)
⦁ Tests d’isolement et d’étanchéité sur le pack batterie
⦁ Tests de fin de ligne (EOL) complets avant le déchargement et l’emballage
LIGNE POUR LA GESTION, LA RÉCUPÉRATION ET LA VALORISATION DES BATTERIES USAGÉES
Dans le cadre des compétences sur le cycle complet de fabrication des batteries, le projet peut intégrer des solutions dédiées à la gestion de la fin de vie des batteries, en cohérence avec les phases de processus et de contrôle déjà développées.
⦁ Réception et gestion des batteries usagées
⦁ Décharge complète contrôlée des cellules
⦁ Processus de sécurité pour la neutralisation de l’énergie résiduelle
⦁ Désassemblage des modules et des packs batteries
⦁ Séparation des composants (cellules, busbars, carters, électronique)
⦁ Récupération des composants réutilisables pour de nouveaux cycles de production
⦁ Élimination sélective des matériaux non récupérables
⦁ Intégration aux processus de test et de classification pour un éventuel réemploi
Cette approche permet d’étendre le savoir-faire de l’assemblage à la gestion durable de la fin de vie, contribuant ainsi à la réduction des déchets et à la valorisation des matériaux.
EXPÉRIENCE CONFIRMÉE DANS LE SECTEUR
Au fil des années, BONETTO AUTOMATION a réalisé de nombreuses lignes d’assemblage de plaquettes de frein installées chez des fabricants internationaux.
L’expérience acquise permet de :
⦁ Optimiser l’implantation et les temps de cycle
⦁ Intégrer des processus complexes en ligne
⦁ Garantir la fiabilité à long terme
⦁ Développer des solutions entièrement personnalisées
La combinaison de la conception mécanique, de l’automatisation et de l’intégration logicielle fait de BONETTO AUTOMATION un partenaire technologique de référence dans le secteur des systèmes de freinage.
