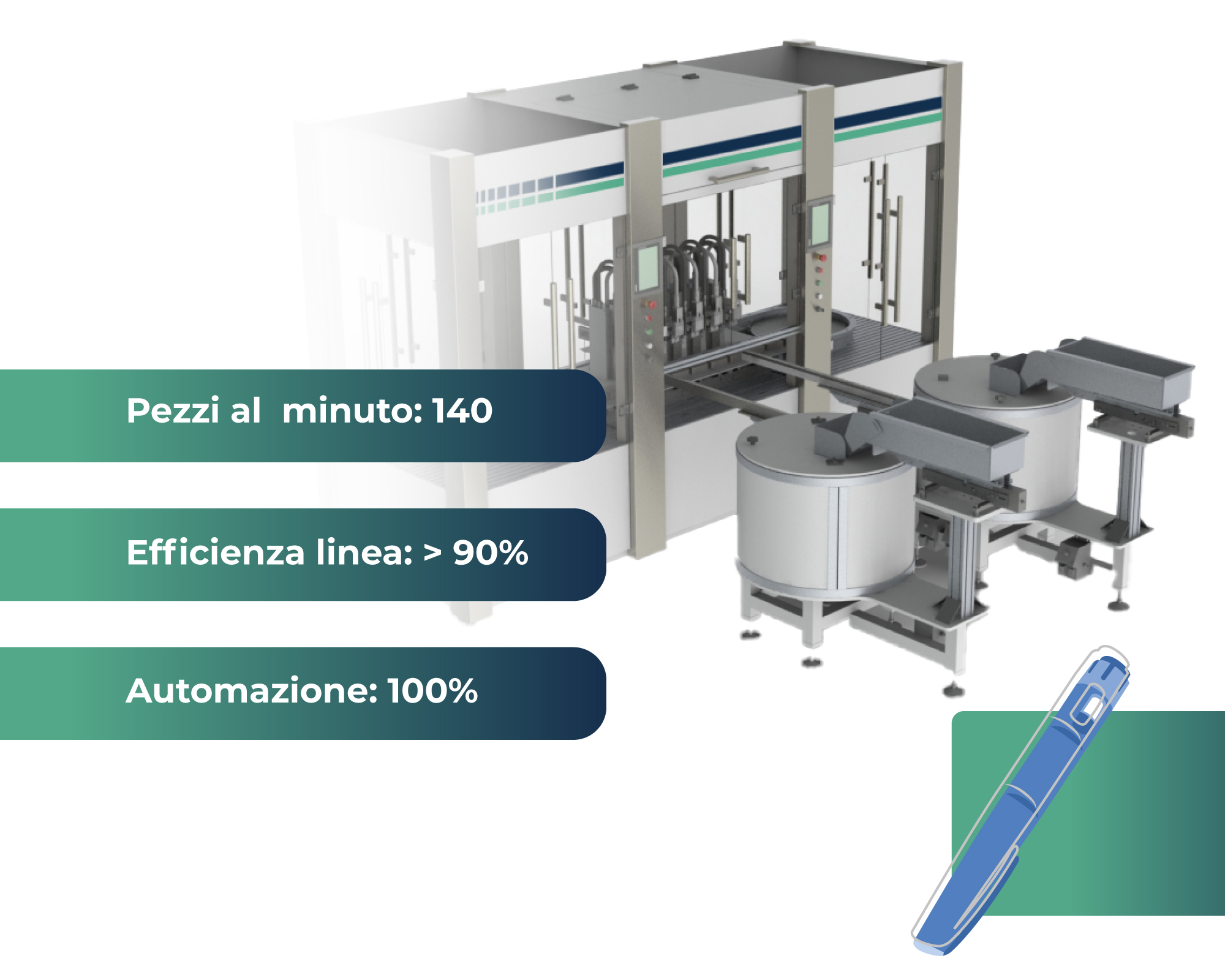

Linea automatizzata per l’assemblaggio
Progettazione e realizzazione di una linea custom ad alta efficienza
per il settore medicale – 15 varianti di prodotto
IL PROGETTO
Bonetto Med-Tech ha sviluppato una linea completamente automatizzata per l’assemblaggio del corpo (Pen Body) di Injector Pen medicali, progettata per gestire fino a 15 varianti di prodotto differenti nell’ambito di un unico impianto integrato.
La linea si distingue per la gestione intelligente del cambio tipo: il passaggio da una variante all’altra avviene tramite cambio ricetta da software, con attrezzamenti automatici e svuotamenti rapidi degli alimentatori, eliminando di fatto i fermi macchina per il set-up.
L’impianto è qualificato per operare in ambienti a contaminazione controllata secondo la norma ISO 14644, classe Clean Room ISO 8, con materiali e componenti selezionati appositamente per l’ambiente medicale.
I VANTAGGI
-
Caricamento dei componenti sui pallet
-
Ispezioni di presenza e geometria
-
Controllo dell’orientamento e dell’allineamento
-
Stazione di scarto per parti non conformi
-
Applicazione del silicone
-
Test funzionali
-
Scarico dei pezzi conformi / pezzi Q (qualità) / scarti

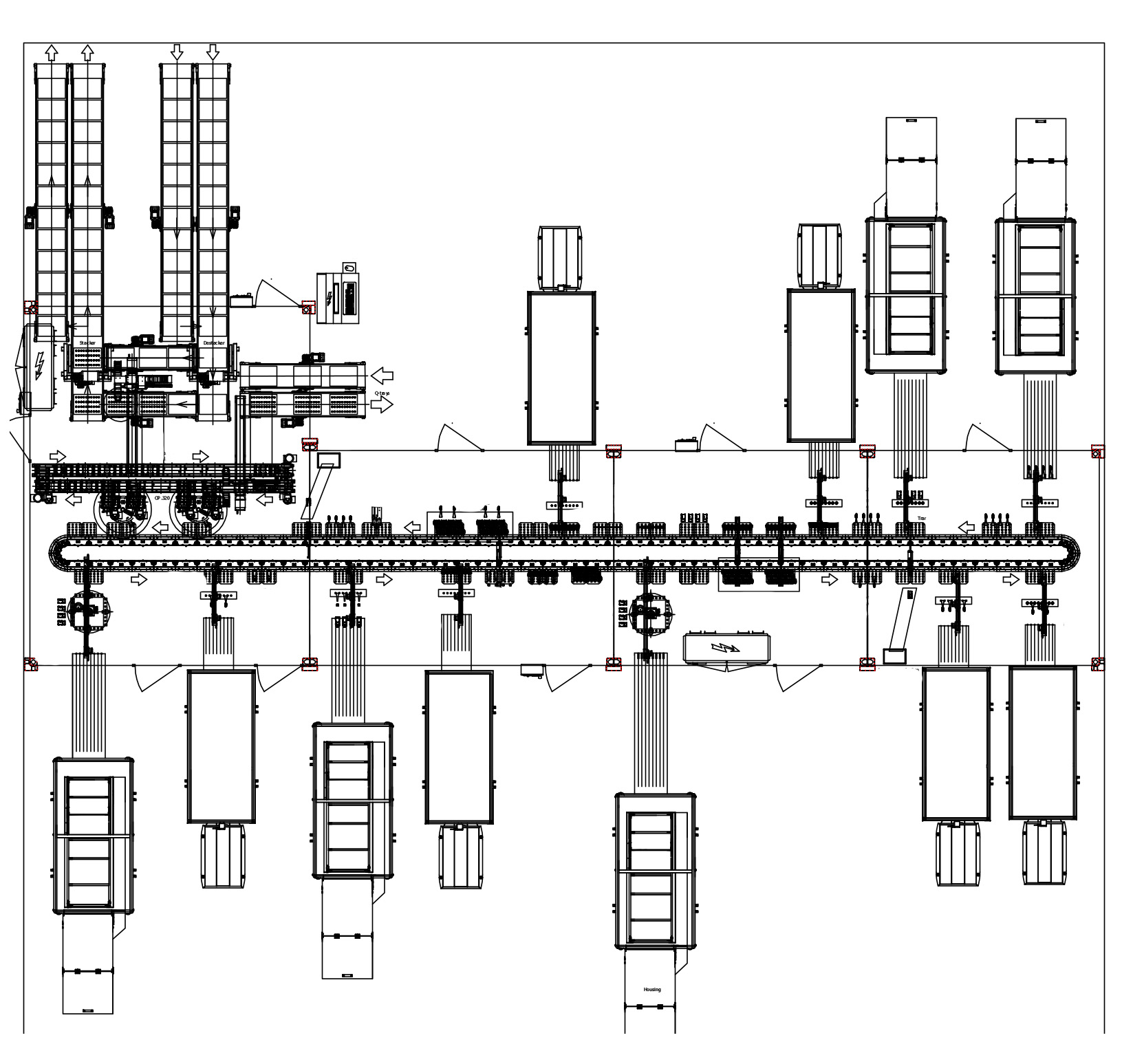

LAYOUT E STAZIONI OPERATIVE
La linea è composta da diverse stazioni funzionali, fra cui:
- Carico componenti su pallet (dial sleeve)
- Inserimento blocking sleeve su dial sleeve
- Controllo presenza e geometria blocking sleeve
- Carico e inserimento clutch su dial sleeve
- Carico button connector
- Verifica button connector (visione)
- Avvitamento clutch su blocking sleeve
- Carico housing e versioni opzionali
- Accoppiamento dial sleeve / housing
- Controllo orientamento e allineamento
- Stazione scarto parti non conformi
- Carico piston foot e ratchet wheel su pallet
- Carico e posizionamento piston rod
- Controllo visione piston rod
- Carico transmission bush e ring wheel
- Clipping piston rod su piston foot
- Assemblaggio sub-gruppi M1/M2
- Applicazione silicone su button connectors (x2)
- Carico push button
- Test funzionale: coppia di registro e ritorno zero
- Test funzionale: altezza corpo e posizione piston foot
- Scarico good parts / Q-parts / scarti — pulizia pallet
CONTROLLO QUALITÀ E TRACCIABILITÀ
Ogni pezzo è monitorato e verificato in tempo reale lungo tutta la linea.
-
Sistemi di visione artificiale per controllo geometrico e presenza componenti
-
Test funzionali: coppia di registro, ritorno a zero, altezza corpo, posizione pistone
-
Gestione differenziata degli scarti: good parts, Q-parts e scrap
-
Tracciabilità di ogni Pen Body prodotto
